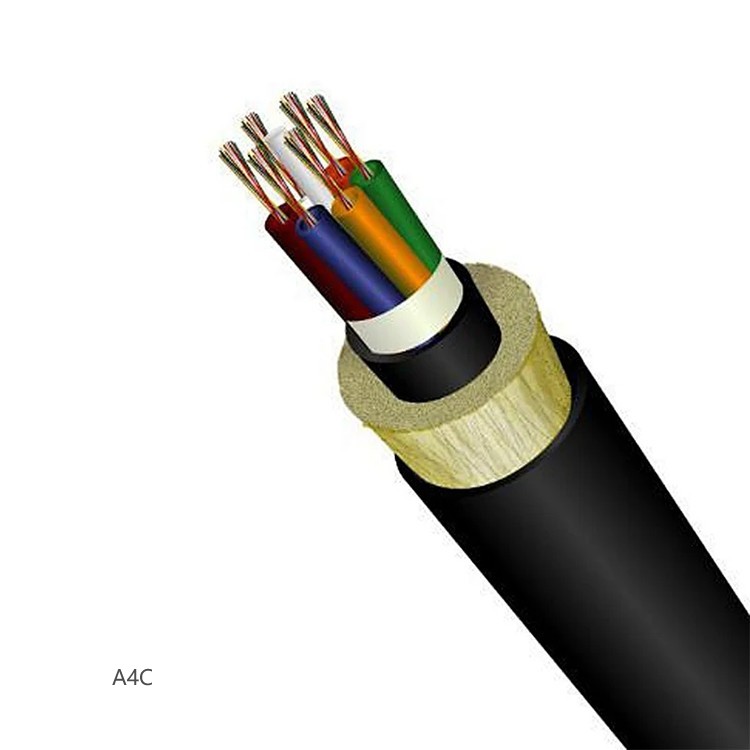

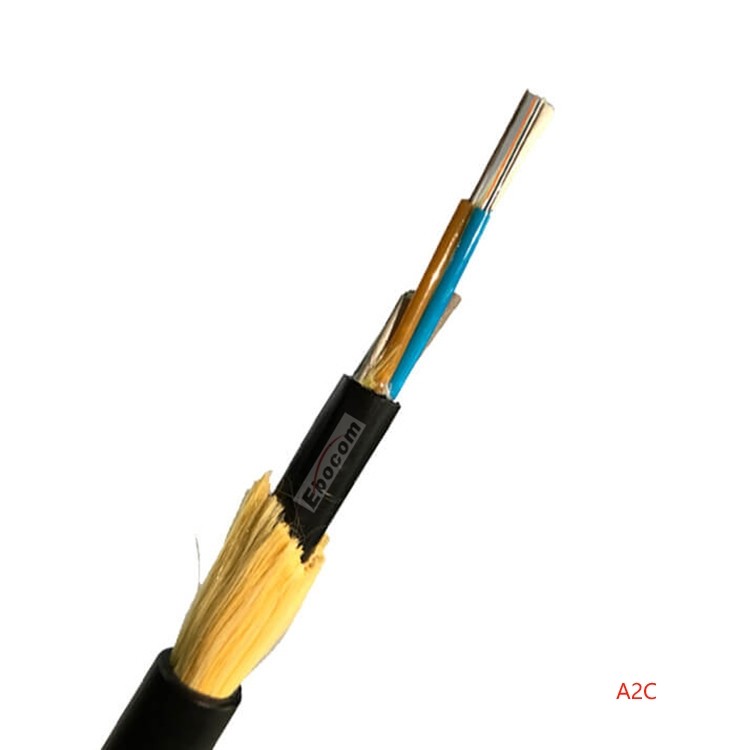

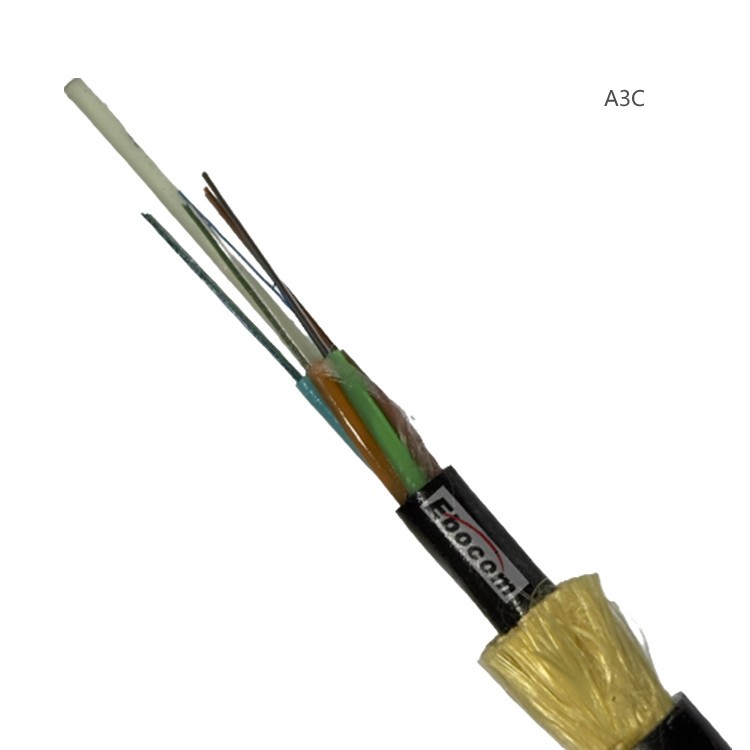

Cables de fibra óptica ADSS de cadena de capas
Cables de fibra óptica ADSS

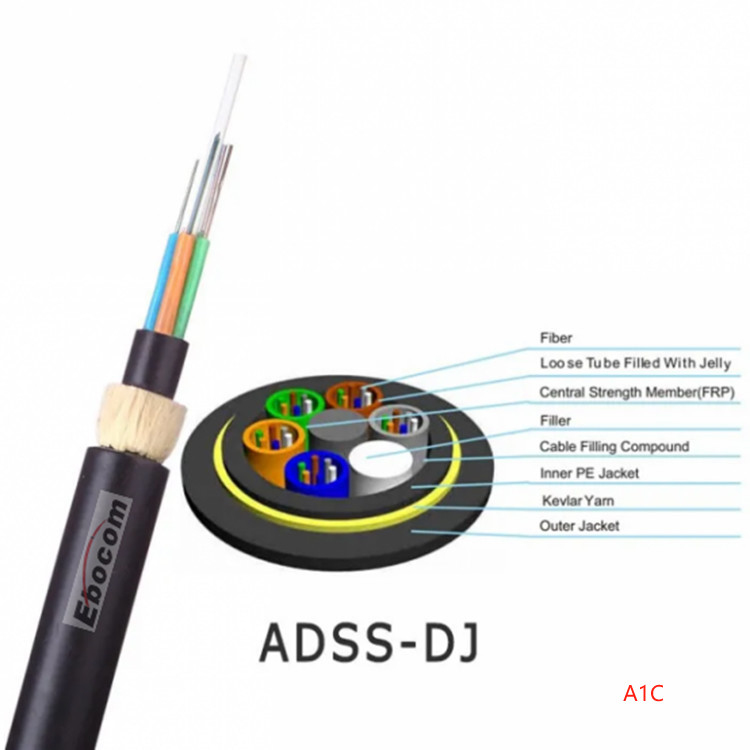

La fibra óptica y el ungüento que bloquea el agua en el cable óptico ADSS de capas se agregan al mismo tiempo al tubo suelto de la fibra,y luego se enrollan diferentes tubos sueltos en el miembro de resistencia central (generalmente FRP)Los tejidos de los demás tejidos, incluidos los tejidos de los demás tejidos.El tubo suelto del cable de fibra óptica ADSS de esta estructura y el ungüento de llenado del miembro de resistencia central están completamente retorcidos juntos para garantizar su rendimiento a prueba de agua, y existen varias medidas de presión antilateral de acuerdo con diferentes requisitos.
Características del cable de fibra óptica ADSS:
- El cable de fibra óptica ADSS puede instalarse sin energía.
- Peso ligero, pequeño diámetro del cable, baja carga en la torre;
- Gran alcance, hasta 1200 metros;
- Adopte una envoltura de polietileno, que tiene una buena resistencia a la corrosión eléctrica;
- estructura no metálica, protección contra rayos;
- Fibra de aramida importada, buena resistencia a la tracción y buena resistencia a la temperatura, adecuada para condiciones climáticas adversas en el norte;
- Larga vida, la vida útil puede alcanzar los 30 años.
Métodos de puesta múltiple
Adecuado para diversas ocasiones, como sobrecarga, entierro directo, tubería, submarino, etc., el exceso de longitud se controla mejor y el número de núcleos es grande.
Rendimiento mecánico:
| Punto de trabajo | Unidad | Especificación | ||||||||||||
| Número de fibras | 4 ~ 8 | Entre 10 y 18 | Entre 14 y 24 | 38 ~ 48 | 38 ~ 48 | Entre 50 y 60 | Entre 62 y 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122~132 | 124~144 | |
| Peso del cable | En kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| El tiempo | - ¿ Qué? | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| SED | No incluidos | 1.5 | ||||||||||||
| El MAT | No incluidos | 4 | ||||||||||||
| El RTS | No incluidos | 10 | ||||||||||||
| Radio de flexión (dinámico) | En el caso de los | 20D | ||||||||||||
| Radius de flexión (estático) | En el caso de los | 10D | ||||||||||||
| Instalación de resistencia a la tracción | No | 1350 | ||||||||||||
| Temperatura de funcionamiento | °C | -40 ~ +70 | ||||||||||||
| Temperatura de almacenamiento | °C | -40 ~ +60 | ||||||||||||
| Temperatura de instalación | °C | 15 | ||||||||||||
| Instalación de la velocidad del viento | el número de unidades | 0 | ||||||||||||
| Temperatura máxima, velocidad del viento | °C | 5 | ||||||||||||
| Velocidad máxima del viento | el número de unidades | 25 | ||||||||||||
| Temperatura máxima. Hielo | °C | - 5 años | ||||||||||||
| Velocidad del viento a máximo. | el número de unidades | 10 | ||||||||||||
| espesor de la capa de hielo | En el caso de los | 5 | ||||||||||||
| Instalación de un sag | % | 1.86 | ||||||||||||
Parámetro del cable:
| Punto de trabajo | Especificación | |||||||||||||
| Número de fibras | 4 ~ 8 | Entre 10 y 18 | Entre 14 y 24 | 38 ~ 48 | 38 ~ 48 | Entre 50 y 60 | Entre 62 y 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122~132 | 124~144 | |
| Número de tubos sueltos | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Número de rellenos | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Fibras de revestimiento de colores | Diámetro exterior | 245 ± 10 μm | ||||||||||||
| El color | Azul, naranja, verde, marrón, gris, blanco, rojo, negro, amarillo, púrpura, rosa, turquesa | |||||||||||||
| | Diámetro exterior | 2.0 ± 0,1 mm | ||||||||||||
| El material | PBT | |||||||||||||
| El color | Azul, naranja, verde, marrón, gris, blanco, rojo, negro, amarillo, púrpura, rosa, turquesa | |||||||||||||
| Compuesto de llenado (tubo) | Aceite de oliva y aceites de oliva | |||||||||||||
| | Material del miembro de resistencia central | FRP | ||||||||||||
| Diámetro del miembro de fuerza central | 2.2 mm2 | |||||||||||||
| Cuerdas de poliéster | ||||||||||||||
| Sección de hilo de aramida | 4.6 mm2 | |||||||||||||
| Bloqueo del agua | Cintas de retención de agua/ Material hinchable por agua | |||||||||||||
| | El grosor | 2.0 mm | ||||||||||||
| Diámetro | 9.5 mm | 9.5 mm | 9.5 mm | 9.8 mm | 9.8 mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| El material | El PE/AT | |||||||||||||
| El color | Negro | |||||||||||||
