OPGW Cables de fibra óptica SM 24 Sistema de alimentación de núcleo Construcción de comunicaciones de alambre de tierra de alto voltaje
Cables de fibra óptica SM OPGW
,Cables de fibra óptica OPGW de 24 núcleos
Cables de fibra óptica OPGW SM 24 Core

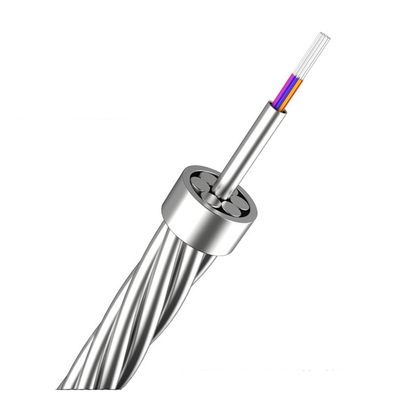

Un tubo central de acero inoxidable (que contiene la fibra óptica en el interior) está rodeado por capas simples o dobles de acero revestido de aluminio (ACS) o cables mixtos de ACS y aleación de aluminio.El diseño del tubo de acero inoxidable aluminizado aumenta la sección transversal del aluminio para lograr una mejor resistencia a la corriente de falla y al rayoEs adecuado para líneas de transmisión que requieren un pequeño diámetro y una gran corriente de falla.
Características del cable de fibra óptica OPGW:
1) El diámetro del cable óptico OPGW es pequeño, la carga adicional en la torre es pequeña y la resistencia a la tracción es alta.
2) La excelente tecnología de fijación hace que la fibra tenga un buen exceso de longitud y permite que la fibra se mueva libremente en el tubo.Mantiene la fibra óptica libre de tensión cuando el cable está sujeto a tensión.
3) La fibra óptica está protegida por un tubo de acero inoxidable.
Aplicación del cable de fibra óptica OPGW:
¢ Adaptarse a la sustitución de cables de tierra viejos y de nuevas estructuras de cables de tierra de alto voltaje.
Se aplica a líneas que requieren protección contra rayos y conducción de corriente de cortocircuito.
Datos técnicos:
| Punto de trabajo | Unidad | Parámetro técnico |
| Tipo de fibra | / | ¿ Qué pasa?652 |
| Atenuación de la fibra | Se aplican las siguientes medidas: | ≤ 035 |
| Se aplican las siguientes medidas: | ≤ 021 | |
| Coeficiente de expansión lineal | ×10-6/oC | 13.9 |
| Resistencia en CC (a 20 oC) | En el caso de los vehículos de las categorías A y B | 0.52 |
| Corriente corta (1s, 40oC~200oC) | KA | 6.5 |
| Capacidad de corriente corta (de 1 segundo, 50 oC a 200 oC) |
KA2.S | 126.8 |
| Temperatura máxima permitida | oC | 200 |
| Tensión máxima permitida (40% RTS) | KN | 43.92 |
| Estres cotidiano (25%RTS) | KN | 21.96 |
| Radius de flexión mínimo permitido | El valor de las emisiones: | 228 |
| Instalación: mm | 300 | |
| Temperatura de almacenamiento e instalación | Almacenamiento oC | -40 ~ +80 |
| oC de la instalación | -10 ~ +50 |

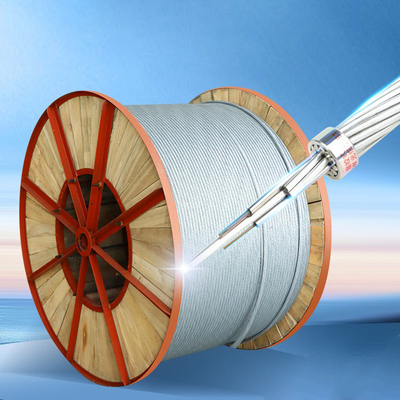

Exposición de fábrica:
