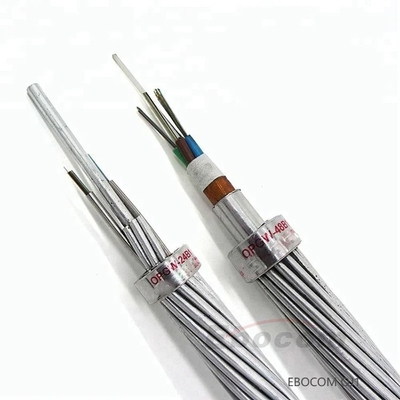

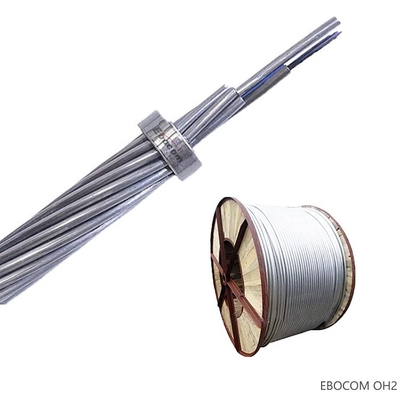

OPGW cable de fibra óptica electrico compuesto bajo voltaje Compuesto bajo voltaje Tubo central de cable de tierra eléctrico
Cables de fibra óptica OPGW compuestos

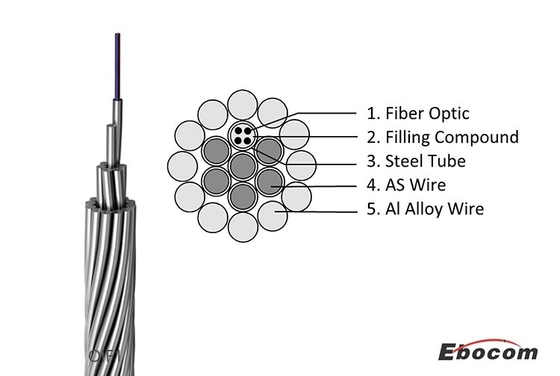

La fibra óptica se coloca sueltamente en un tubo de acero inoxidable sellado y resistente al agua y se llena con pasta de cable resistente al agua.el tubo de acero proporciona protección para la fibra óptica durante el trabajo y el aislamientoLa capa de aluminio en el exterior del tubo es opcional.protegida por una o varias capas de acero revestido de aluminio y alambre de envoltura de aluminioLos alambres de acero revestidos de aluminio se distribuyen en forma trapezoidal en el individuo ligero alrededor para formar una estructura compacta.El alambre proporciona resistencia mecánica para soportar las duras condiciones de instalación y operación y, cuando en condiciones de cortocircuito, controla el aumento de la temperatura para la conductividad.
OPGWCaracterísticas del cable de fibra:
- La capa de blindaje del cable óptico OPGW tiene buenas características de resistencia mecánica, por lo que la fibra óptica puede estar bien protegida de la abrasión y el esfuerzo de tracción,asegurando que la fibra óptica no se dañe por fuerzas externas.
- La capa de blindaje del cable óptico OPGW tiene un buen rendimiento de descarga antirelámpago y capacidad de sobrecarga de corriente de cortocircuito.la fibra óptica puede seguir funcionando normalmente bajo la condición de rayos y sobrecarga de corriente de cortocircuito.
- El cable óptico OPGW se puede instalar directamente como un cable de tierra aéreo en el punto de suspensión del cable de tierra de un poste eléctrico con cualquier rango.
- El diámetro del cable es pequeño y el peso es ligero, lo que no traerá una gran carga adicional a la torre; la temperatura de funcionamiento es de -40 ° + 70 ° C
Aplicación:
- Para las líneas de alto voltaje superiores a 110 kV, el tramo es relativamente grande (generalmente superior a 250 m);
- Es fácil de mantener, y es fácil resolver el problema del cruce de líneas, y sus características mecánicas pueden cumplir con los requisitos de un amplio abanico de líneas;
- La capa exterior de OPGW es un blindaje metálico, que no tiene efecto sobre la corrosión y degradación eléctrica de alto voltaje;
- El OPGW debe apagarse durante la construcción, y la pérdida de interrupción de energía es relativamente grande, por lo que el OPGW debe utilizarse en nuevas líneas de alto voltaje superiores a 110 kV.
M.¿ Qué pasa?T.- ¿Qué es?Pcon una longitud de longitud igual o superior a:
| Modelo | Sección transversal del cable óptico | Fuerza de rotura nominal (kn) | Diámetro del cable (mm) | Peso (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
