OPGW-48B1-100 118. ¿Qué es eso?8;66.2 Cable de tierra 48 72 288 Núcleo para la infraestructura de la torre Comuni

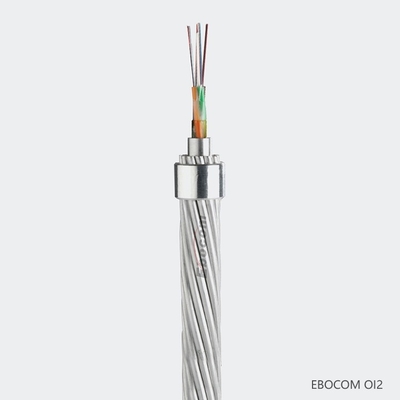

Descripción del producto:

cable de tierra óptico(también conocido comoOPGWo, en la norma IEEE, unde fibra óptica compuestaalambre de tierra aérea) es un tipo de cable que se utiliza enlíneas aéreas de energíaEste cable combina las funcionesla puesta a tierraylas telecomunicacionesUn cable OPGW contiene una estructura tubular con uno o másfibras ópticasEn ella, rodeados por capas deaceroyde aluminio el alambreEl cable OPGW se ejecuta entre las puntas de alta tensiónlas columnas eléctricasEl.conductorparte del cable sirve para unir las torres adyacentes asuelo de tierra, y protege elde alta tensiónconductores deel rayoLas fibras ópticas dentro del cable pueden utilizarse para la transmisión de datos a alta velocidad, ya sea para los propios fines de la empresa eléctrica de protección y control de la línea de transmisión,para la propia voz de la empresa ycomunicación de datos, o puede ser alquilado o vendido a terceros para servir como una interconexión de fibra de alta velocidad entre ciudades

Se fabrican varios estilos diferentes de OPGW. En un tipo, entre 8 y 48 fibras ópticas de vidrio se colocan en un tubo de plástico.o tubo de acero recubierto de aluminio, con una cierta longitud de la fibra suelta permitida para evitar la tensión en las fibras de vidrio.Los tubos tampón están llenos de grasa para proteger la unidad de fibra del agua y para proteger el tubo de acero de la corrosiónEl tubo se fija en el cable con hebras de aluminio, aleación de aluminio o acero, similar a un cable ACSR. Las hebras de acero proporcionan resistencia,Para un gran número de fibras, hasta 144 fibras en un cable, se utilizan múltiples tubos.

En otros tipos, una barra de aluminio tiene varias ranuras en espiral alrededor del exterior, en las que se colocan fibras en tubos tampón.y el conjunto rodeado de hebras de aluminio y acero.

Las fibras individuales pueden encontrarse en tubos de amortiguador suelto, donde el diámetro interior del tubo es mayor que el diámetro exterior de la fibra,o puede ser "ampollado de forma hermética" cuando el tampón de plástico esté recubierto directamente sobre el vidrioLas fibras para OPGW son:de un solo modo el tipo.

Principales características:

1- Está muy alto.diseño, ensayo y producción de normas de calidad, utilizando materiales de clase A para garantizar su fiabilidad a largo plazo;

2. Fácil mantenimiento, fácil tramo de línea, sus propiedades mecánicas pueden cumplir con el tramo de línea grande; La capa exterior de OPGW está blindada con metal, lo que no tiene efecto sobre la corrosión y la degradación de alto voltaje;
3La construcción de OPGW debe ser un corte de energía, lo que resulta en mayores pérdidas, por lo que la construcción de líneas de alto voltaje superiores a 110kv debe utilizar OPGW;
4El cable OPGW se utiliza principalmente para líneas de 500KV, 220KV y 110KV de 35KV, limitadas por fallos de energía, seguridad y otros factores, principalmente para líneas nuevas;
5El tubo de acero inoxidable sellado proporciona una excelente humedad y una protección ambiental extrema para la fibra óptica.

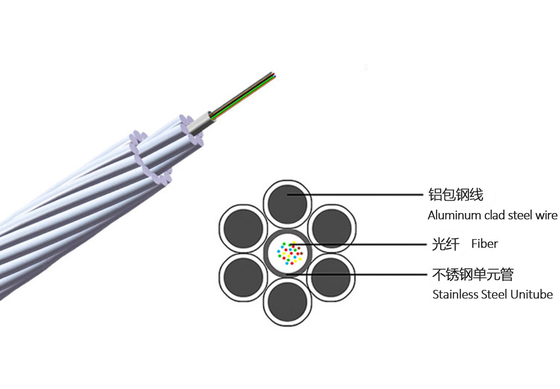

Estructura y especificaciones técnicas:
